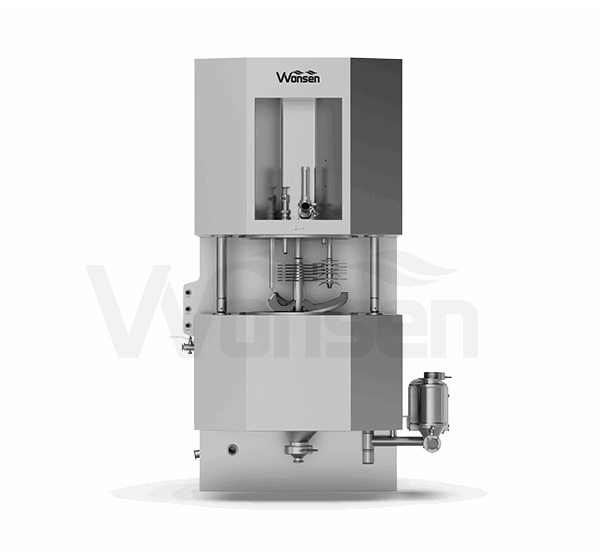

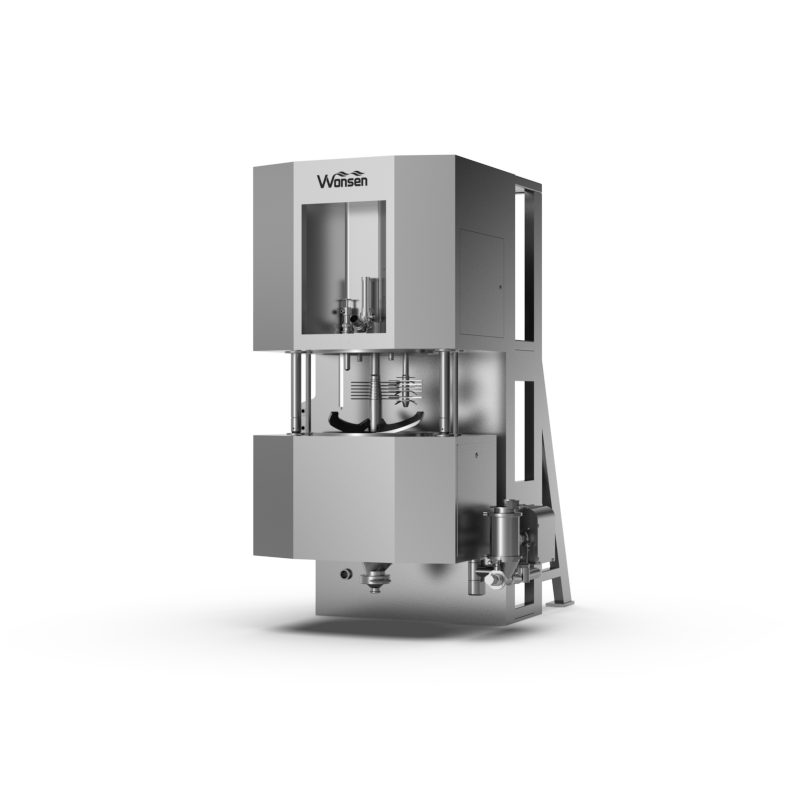

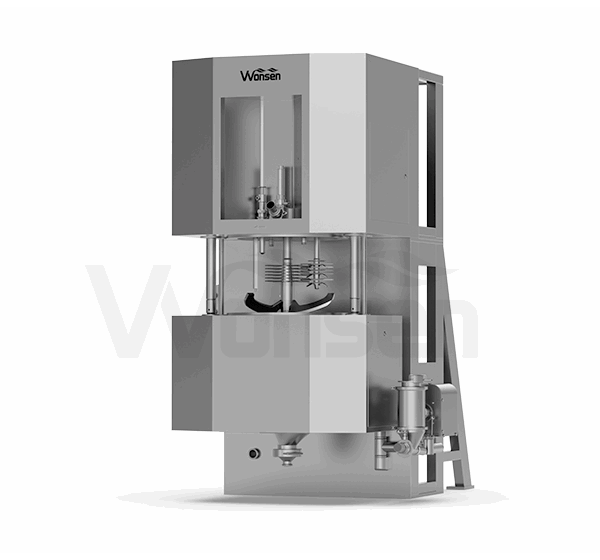

THGトップドライブ式湿式高速ミキサー造粒機
THGトップドライブ式湿式高速ミキサー造粒機
- Wonsen
- 中国
- 60日間
- いつでも利用可能
上部駆動式湿式高速混合造粒機は、上部駆動方式を採用しており、伝動部とシール部を装置上部に配置することで、水、材料、粉塵が駆動機構に侵入するのを防ぎます。真空ポンプと加熱ジャケットを追加することで真空乾燥を実現し、1台の装置で混合、造粒、乾燥、コーンミル加工の各工程を完了できます。
動作原理
製造工程は、真空または手動供給によって混合容器に材料を投入することから始まります。混合パドルを回転させることで乾式混合が行われます。次に、バインダーを噴霧し、混合パドルと造粒ナイフの作用によって湿潤顆粒を形成します。続いて、湿潤顆粒はジャケットを通して加熱される真空環境下で乾燥されます。最後に、乾燥顆粒が排出され、均一な粒子に加工されます。
本装置は、封じ込め供給および排出を実現できます。作業工程中は完全に封じ込められ、漏れがありません。高活性物質の製造に適しており、固体製剤の製造における重要なプロセス装置です。
特徴
1. 多用途性：従来の湿式造粒法に代わるもので、複数の機能を提供します。
2. 上部に取り付けられた駆動部により、材料の漏れを防ぎ、スムーズな動作を保証します。
3. オールインワン機能：混合、造粒、乾燥、粒度調整を1台で実現。
4. 壁掛け式設計により、清掃エリアと技術エリアが分離され、メンテナンスが容易になります。
5. CIP自動洗浄システムを搭載。
6.優れた密閉性：OEB5封じ込めレベルを達成。
7. オプションで12バールの高圧防爆構造を選択可能。
技術パラメータ
| アイテムモデル | THG-100 | THG-150 | THG-200 | THG-300 | THG-400 | THG-500 | THG-600 | THG-800 | THG-1000 | |
| 容量（L） | 30-80 | 45-120 | 60-160 | 90-240 | 120-320 | 150～400 | 180-480 | 240-640 | 300～800 | |
| 容量（L） | 15-40 | 22-60 | 30-80 | 45-120 | 60-160 | 75-200 | 90-240 | 120-320 | 150～400 | |
| 混合電力（kW） | 11 | 15 | 22 | 30 | 30 | 37 | 45 | 55 | 75 | |
| 混合速度（rpm） | 15-250 | 15-225 | 15-200 | 10-175 | 10-160 | 10-150 | 10-145 | 8-130 | 8-120 | |
| 造粒動力（kW） | 4 | 5.5 | 5.5 | 7.5 | 7.5 | 7.5 | 7.5 | 11 | 15 | |
| 造粒速度（rpm） | 300～1500 | |||||||||
| コーンミル出力（kW） | 2.2 | 2.2 | 3 | 4 | 4 | 5.5 | 5.5 | 5.5 | 5.5 | |
| コーンミルの回転速度（rpm） | 300～900 | |||||||||
| 乾式造粒機の動力（kW） | 1.1 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | |
| 乾式造粒速度（rpm） | 300-1400 | |||||||||
| 圧縮空気消費量（m³/分） | 0.5 | 0.5 | 0.5 | 0.7 | 0.7 | 0.7 | 1 | 1 | 1 | |
| 圧縮空気圧（MPa） | 0.6～0.8 | |||||||||
| 体重（kg） | 2500 | 2900 | 3500 | 4000 | 4600 | 5000 | 5500 | 6000 | 6500 | |
| 寸法（mm） | L | 2050 | 2200 | 2350 | 2600 | 2850 | 3115 | 3320 | 3560 | 3800 |
| で | 1300 | 1400 | 1500 | 1700 | 1800 | 1900 | 2000 | 2100 | 2300 | |
| H | 2550 | 2750 | 3000 | 3170 | 3300 | 3735 | 3860 | 415 | 4300 | |
